Tuulivoimaa 16 yksiköllä Vaasaan 2014-2015

Vaasan (Vähäkyrön) Torkkolaan rakennettiin EPV-Tuulivoima Oyn toimesta 16 yksikön tuulivoimapuisto.

Suoria, leveitä teitä on rakennettu paljon koska voimalat sijaitsevat kilometrienkin päässä toisistaan.

Tuulivoimaloiden lakikorkeus on n 220 m. Yksikköteho on 3,3 megawattia ja puiston kokonais maksimiteho 52,8 megawattia.

Kyseessä on (v.2014) Suomen suurin tuulivoimapuistohanke. Vielä suurempia on tulossa myös EPV-Tuulivoiman rakentamana.

Tänään (7.9.2020) suurin suunniteltu tuulivoimapuisto max. teholtaan 660Mw ja 66 kpl turbiineja on tulossa Kajaanin Kivikankaalle v. 2024 joten se on n. 12 x suurempi puisto kuin Torkkolassa.

Seuraavana on vuorossa Ilmajoelle rakennettava tuulipuisto.

Torkkolan tuulivoimapuiston valmistuminen lisää Suomen tuulivoimatuotantoa viidenneksellä ja vuotuinen sähköntuotanto vastaa lähes 10 000 sähkölämmitteisen omakotitalon kuluttamaa sähkön määrää.

Tuulivoimapuiston pinta-ala on noin 1000 hehtaaria ja se koostuu yli 200 palstasta. Lähin asutus sijaitsee noin 1,6 kilometrin päässä tuulivoimala-alueesta. Alueella on noin 130 maanomistajaa, joista suurimman osan kanssa on tehty vuokrasopimukset turbiinipaikoista ja tuulenottoalueista. Kokonaisinvestointi luokkaa 100 miljoonaa €

Vuoden 2018 aikana tuotettiin Suomessa 5,8 TWh tuulienergiaa, joka kattoi 6,7 % Suomen sähkönkulutuksesta. Tällä vuosituotannolla voitaisiin kattaa Suomen suurimman sähkönkuluttajakunnan Helsingin vuotuinen sähköntarve.

Vuoden 2019 aikana tuotettiin Suomessa 5,987 TWh tuulienergiaa ja rakennettiin 56 kpl eli ‭243‬ MW nimellistehon edestä lisää voimaloita.
TUOTANTO ym. tietoa tuulivoimasta.         Keskustelua tuulivoimasta

Rakennetut, rakenteilla ja suunnitellut tuulivoimalat ja puistot 01.02.2020 html

Rakennetut, rakenteilla ja suunnitellut tuulivoimalat ja puistot 01.02.2020 exel

Kartta tuulivoimalaitoksista

Torkkolan tuulipuisto


Sijainti: Kyrönjoen eteläpuoli Vähäkyrössä | Koko: 16 voimalaa, max teho 3,3 MW/kpl | Kokonaisteho: 52,8 MW

Vuosituotanto: 150 000 MWh Tuulivoimalan tornin korkeus: 137 m | Roottorin halkaisija: 126 m | Siiven pituus: 62 m

Pyyhkäisyn pinta-ala: 12,469 m2 Max teho alkaen tuulen-nopeudesta: 11-12 m/s | Käyntiinlähtö tuulen-nopeus: 3 m/s

Pysäytys tuulen-nopeus: 22,5 m/s Nasellin mitat: P 12,8m L 4m, K 6,8m | Valmistumisaika: Kesään 2015 mennessä

Laitevalmistaja: Vestas | Voimalamalli: V126-3.3 MW IEC IIIA

1. Tuulivoimalan betonijalusta johon tornin osat kiinnitetään. Taustalla näkyy puita jotka jäävät toiseksi lavan kärkien viistäessä taivaalla 220m korkeudessa.
Tornin alimmainen/lyhin osa kiinnitetään (160kpl) pitkällä Ø n. 2" pultilla. Suurjännitekaapeli + ohjaus valokuitu + muut ohjauskaapelit
Perustus todella suuri halkaisijaltaan. (Maan alle jäänyt betoniosa n 20-25m ja näkyvillä ~ 5 - 8m.)

2. Perusta kauempaa katsottuna. Kuvattu auton ikkunan läpi.

3. Keskiviikkona 22.10.2014 olin töistä tulossa kun sattumalta edelläni ajoi tornien osien kuljetusrekkoja
Valmistuessaan Torkkolan tuulivoimapuisto on yksi Suomen suurimmista energiantuottokyvyllä mitattuna koska tuulivoimapuiston valmistuminen lisää Suomen tuulivoimatuotantoa viidenneksellä.

4. Torstaina 22.10.2014 saapui suurikokoisia tornin osia. 3 kpl 120° kulmapalaa kiinnitetään yhteen jolloin saadaan kokoon tornin alaosa.
Näitä päälletysten 4 kpl jolloin päästään n 130m korkeuteen.

5. Ensilumi ollut maassa muutamia päiviä 23.11.2014. Tämänpäiväisten tietojen mukaan ensimmäiset myllyt jauhavat sähköä jo tämän vuoden puolella. Valitan lumimyrskyssä otettujen kuvien surkeaa laatua.

6. Melkein kaikkien tornien alimmat osat ovat pystytettyinä 23.11.2014. Sunnuntainakin oli pystytys käynnissä.

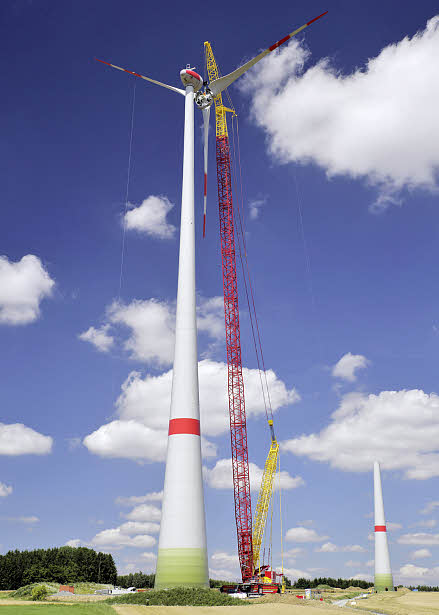

7. Alimmainen tornin kolmiosainen kappale on saatu pystyyn. Näyttävän kokoinen nosturi on Pekkaniskan Liebherr LG1750, mobiilialustainen ristikkopuominosturi.

8. Pystytys on hyvässä vauhdissa . . .

9. Kahdessa tornissa oli jo nasellikin ylhäällä.

10. Tuulivoimala korkeus 140m. Korkeutta tulee huomattavasti lisää kolmen siiven myötä.

11. Ei mahdu torni kuvaan kokonaan. Sen verran korkea laitos kyseessä. Taustalla nostetaan tornin osaa pystyyn.

12. Torni pystytettynä.

13. Lentokoneita varten valmiina (Närpiössä) OCAS - Obstacle Collision Avoidance System joka havaitsee tutkan avulla lähestyvän koneen n 5 km päästä ja sytyttää turbiinien päälle siniset lentovalot. Jos kone lähestyy tuulipuistoa edelleen antavat mastot äänimerkkejä. Jos OCAS laitteisto menee rikki, syttyvät kaikki mastovalot vilkkumaan.

14. Komeita laitteistoja nämä Torkkolan tuulimyllyt. Taustalla tornin pystytystä.

15. Huolto/käynti-ovi pitää olla myös. Ja korkeat portaat.

16. Naselli asennettuna n. 137m korkeuteen. Nasellissa sijaitsee napa, vaihteisto, generaattori ja elektroniikka sekä automatiikka.
Lavat kiinnitetään napaan. Tuulivoimalan osat.

17. Taustalla nostetaan tornin osaa pystyyn. Yleisöä oli saapunut seuraamaan tapahtumaa.

18. Pystytys käynnissä. Tarkoituksena olisi että juhannukseen 2015 mennessä kaikki 16 myllyä jauhaisivat tuulesta sähköä.

19. Hankealueen kartta.

19.1. Periaatepiirros 1 MW voimalaitoksen konehuoneesta.
Roottori liitetään voimayksikköön erikoisvalmisteisella 3-rivilaakerilla 1, joka siirtää haitalliset kuormitukset suoraan kantavaan putkirakenteeseen ohi planeettavaihteen ja generaattorin.

Yksiportainen planeettavaihde 2 välittää voiman generaattorille 3 ja samalla kierrosluku nousee 5,71-kertaiseksi eli välille 44-146 rpm.
Roottorin kierroslukua säädetään lapakulmien avulla. Jokaisessa lavassa on oma kääntömoottori 4
Kestomagnetoitu generaattori (Tahtikone) tuottaa sähkön, joka siirretään kaapeleilla tornin alaosassa olevaan taajuusmuuttajaan.

Tuulen suuntaa ja voimakkuutta mitataan lauhduttimen päällä 5 olevilla mittareilla.
Suuntatiedon perusteella käännetään tornin yläosa kääntömoottoreilla 6 siten, että lavat ovat tuulta vastaan.
(lähde: WinWinD)

20. Kopterikuvausta jonka copyrights it omistaa taitavakätinen Mikko Havusela.
BBC Chartering alukselta lasketaan voimalan tornin yläosia rekkaan. Lapojen kiinnitysosa. Alempien kahden mastonosan kokoaminen yhteen. Näiden kuljetus, noston aloitus . . .

21. Tuulivoimalan perustan valaminen.

22. Tuulivoimalan pystyttäminen. Kopterikuvausta jonka copyrights it omistaa taitavakätinen Mikko Havusela.

23. Tuulivoimaloista neljä saatiin pyörimään jo ennen joulua 2014. Kuvattu 5.1.2015 kirpeänä -18ºC pakkaspäivänä.

24. Fyrryjä pyörimässä 'Fyrrykyröössä' helmikuussa 2015 jo 6-8 kappaletta. Tänään 9.2.2015 on melko valmiina 9 voimalayksikköä.

25. Useita mastoja ja siipiä kiinni maaliskuussa 2015 jo 12 mastossa joten kaikki valmistunevat kesään mennessä.
Siivet EIVÄT normituulella lähietäisyydellä kuunneltuna pitäneet häiritsevän kovaa meteliä, Vaihteistosta, (Gearbox) kuului enempi ihan pientä ei häiritsevää surinaa. Kuuntele videon ääntä tarkasti. Kyseessä siis n. alle 4m/s tuuli.

26. Torkkolan tuulivoimapuiston 16. eli viimeinenkin tuulivoimala on pystyssä.
Viimeinen komponentti paikoillaan torstaina 26.3.2017 aamu seitsemältä. Kuvaamassa puistoa 14.04.2017 koska tuulivoima kuten monet muutkin asiat kiinnostavat Inssiä. Video editoitu 19.04.2017. Tuulen nopeus n. 2-3 x edelliseen videoon verrattuna. (8-12 m/s)

27. Havainne-esitys laitteista jolla vaihdetaan suurempia osia voimaloihin.
